機械密封材料之軟材料(二)

    機械密封材料之軟材料(二)：

    燒結石墨直接用作機械密封環會出現滲透性泄漏，且強度降低。這是由于燒結石墨在焙燒過程中，因黏結劑中揮發物質產生揮發，黏結劑發生聚合、分散和炭化，出現10%~30%的氣孔。改進措施是對其進行浸潰處理以獲得不透性石墨制品，并提高其強度。碳石墨可以浸潰各種不同材料來控制其滲透性。在浸潰時，授潰劑的性質決定了浸潰石墨的化學性質、熱穩定性、機械強度和可使用的溫度范圍。目前常用的浸潰劑有合成樹脂和金屬兩大類。常用的浸潰樹脂有酚酫樹脂、環氧樹脂和呋喃樹脂，其中酚醛樹脂耐酸性好，環氧樹脂耐堿性好，呋喃樹脂耐酸性和耐堿性均好。在這三種樹脂中浸呋喃樹脂碳石墨環最好。當密封環所處溫度小于或等于17℃時，可選用浸合成樹脂的碳石墨；大于17℃時應選用浸金屬的石墨環，同時還得考慮所浸金屬的熔點、耐介質腐蝕特性等。當密封環所處高溫介質時，浸銻石墨應優先考慮。58u機械密封

    —些國產碳石墨的型號及性能如表5-3所示。

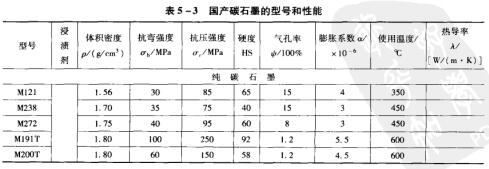

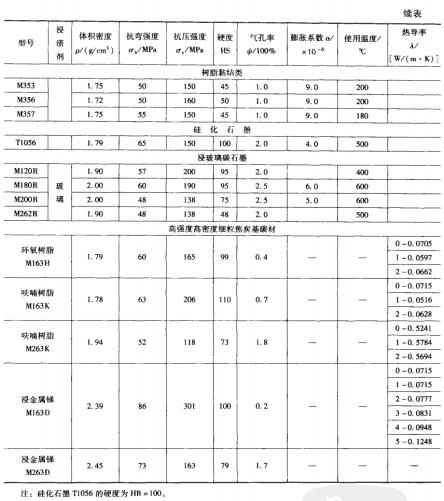

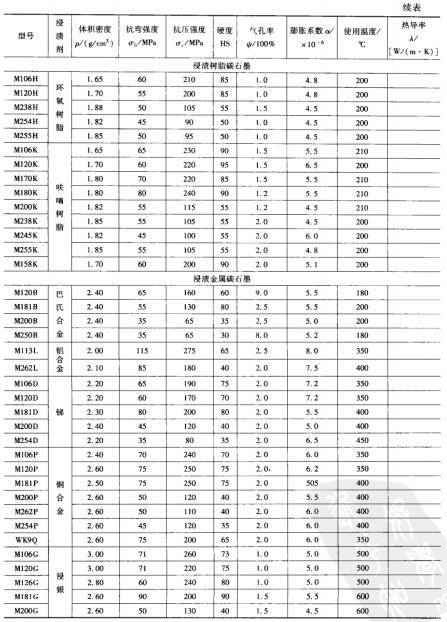

    表5-3國產碳石墨的型號和性能

本文源自http://m.hongliyishu.com/news/1049.html，轉載請注明出處。

(責任編輯：機械密封http://m.hongliyishu.com)

上一篇：機械密封材料之軟材料(一)　　下一篇：機械密封材料之軟材料(三)

• 上一篇：機械密封材料之軟材料(一)
• 下一篇：機械密封材料之軟材料(三)
