機械密封的密封端面接觸比壓

    機械密封的密封端面接觸比壓：
    密封端面接觸比壓：接觸式機械密封在正常工作時密封端面大多數是處在混合摩擦狀態下，既存在流體膜，又存在分子膜和微凸體接觸，在考慮膜壓和膜壓系數之后，還需考慮密封端面的接觸比壓P，在穩定工作狀況下密封端面的接觸比壓
    對于內流式機械密封Pe為

    對于外流式機械密封Pe為

    對于雙端面機械密封（結構見圖1-9的端面比壓，靠大氣側和靠介質側的密封面受力情況不相同。
    封液入口 封液出口

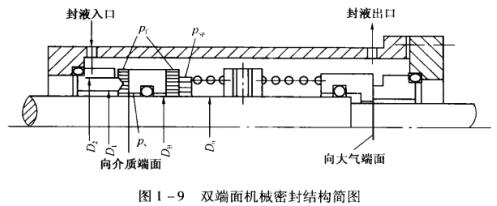

    圖1－9 雙端面機械密封結構簡圖

    靠大氣側的端面壓力為

    式中Pf封液壓力，單位為MPa。
    靠介質側補償環軸向力平衡分析見圖1-10，由此可推導出端面壓力為

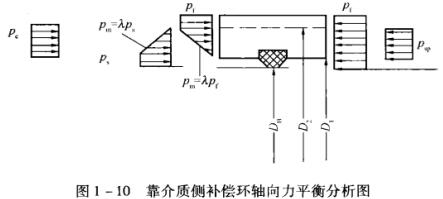

    圖1-10 靠介質側補償環軸向力平衡分析圖

    在工程中，密封端面接觸比壓Pe的確定取決于密封的載荷系數、膜壓系數、被密封流體壓力和彈簧比壓等。其中載荷系數和膜壓系數是隨介質性質、工作條件和使用環境而變化的。因此，必須根據具體條件來確定，盡可能使為最小值以保證密封端面的接觸比壓在較小而穩定的工況下。對于接觸式液體端面機械密封，為保證密封端面緊密貼合，避免開啟失效以及保證長壽命的工作，并避免早期磨損、熱裂等，其工作比壓必須在范圍之內。
