非接觸式機械密封的特性

    非接觸式機械密封的特性：

    這里以螺旋槽氣膜密封的特性為例。螺旋槽氣膜密P2封的特性可以用膜厚泄漏量Q和密封端面承載能力W與密封壓力和轉速n的關系曲線來表示。113機械密封

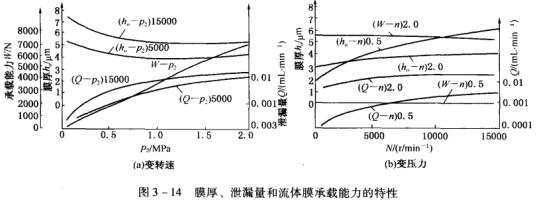

    圖3-14(a)和3-14(b)所示分別為膜厚h、泄漏量Q、密封端面承載能力W與轉速n的關系曲線和膜厚泄漏量Q、密封端面承載能力W與密封壓力P2的關系曲線。

    從圖3-14(a)可知，在其他條件（如槽深、槽堰寬比等結構形狀尺寸和介質性質與溫度等）相同的情況下，當密封面載荷不變時，隨著密封轉速的增加，膜厚不斷地增大，泄漏量也隨之增大；當密封轉速相同時，膜厚和泄漏量隨著密封壓力的增加而減小，此時密封端面流體膜承載能力（剛度〉則隨密封壓力的增髙而增大。

    圖3-14膜厚、泄漏量和流體膜承載能力的特性

    從圖3-14(b)可知，在其他條件（如槽深、槽堰寬比等結構形狀尺寸和介質性質與溫度等）相同的情況下，當密封面載荷變大而轉速不變時，隨著密封壓力的增髙，膜厚不斷地減小，泄漏量卻隨之增大；當密封壓力相同時，膜厚和泄漏量隨轉速的增加而增大，此時密封端面流體膜承載能力(剛度）也有所增大。
